1、被測工件置于工作臺上,在透射或反射照明下,由物鏡成放大實像并經反射鏡成像于投影屏上。此時可用標準玻璃尺在投影屏上測量,測得的數值除以物鏡的放大倍數即為工件的實際尺寸。
2、可以用預先繪制的標準放大圖進行比對，尤其適用密封件企業快速檢驗不規則密封膠條零件。

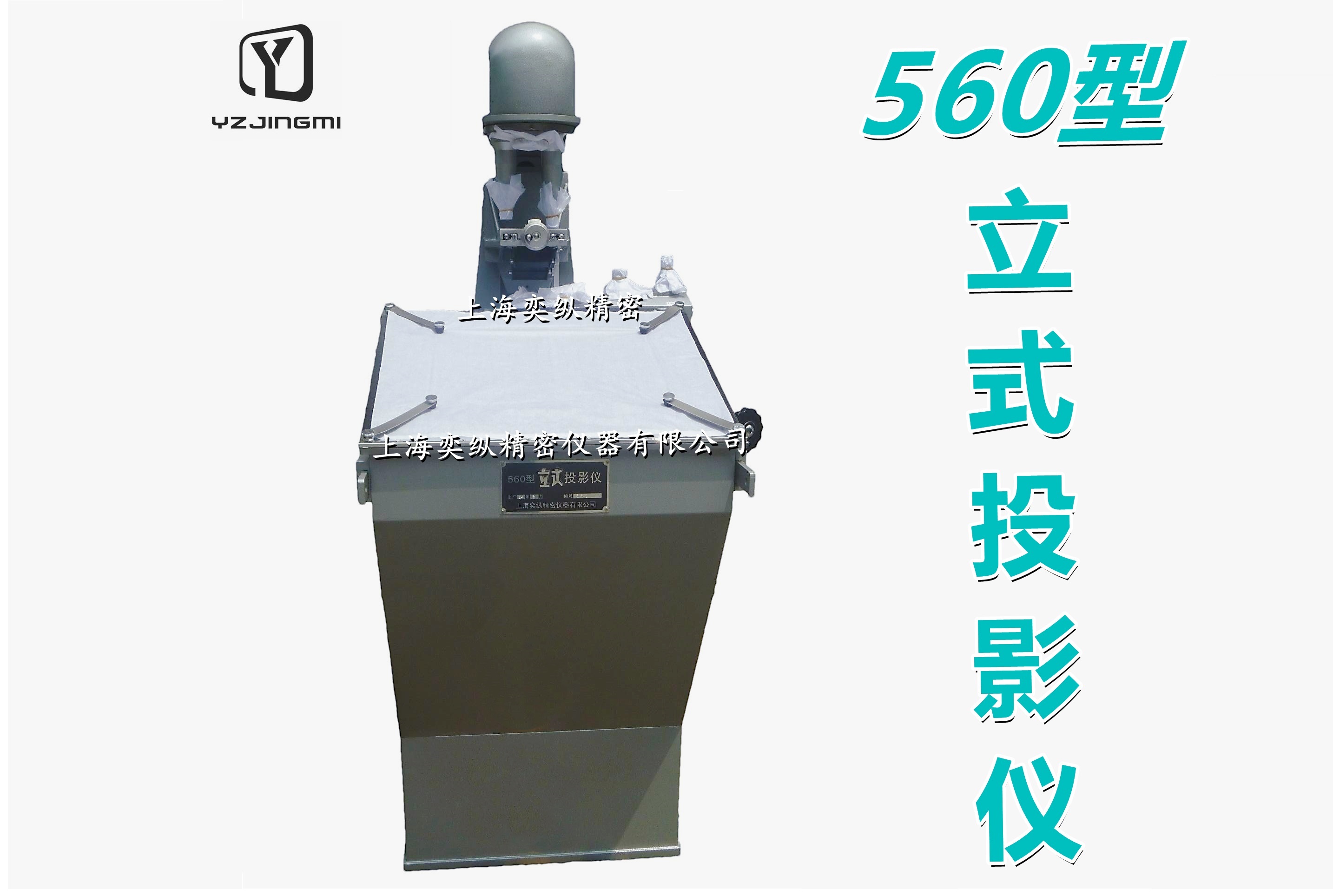

3、一臺560立式投影儀最多可配備4只物鏡(10X, 20X, 50X, 100X),滿足不同工件的測量要求；
4、測量時被測工件不受測量力影像因而不至發生變形。是其它接觸式測量儀器所無可比的優點；
