萬能測長儀各部分組成介紹

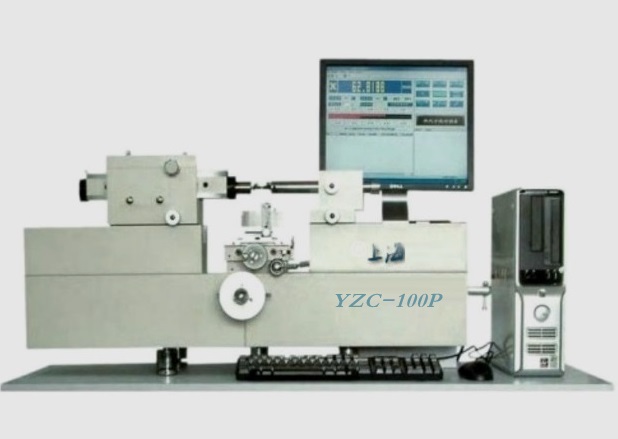

萬能測長儀的萬能工作臺是基準工作臺，在其上可附加各種附件工作臺。安裝時，利用其兩測的斜面，電絕緣工作臺、頂針架、斜面工作臺、圓形浮動工作臺可固定在基本工作臺上?；竟ぷ髋_(tái)上還開有二條T形槽，可用來固定壓板、單V形架、雙V形架以及十字形支架。根據操作的需要，萬能工作臺可作以下幾種運動：a例如YZC-100P萬能測長儀和DX-100萬能測長儀的手輪6和刻度盤值l 0，工作臺可在l00 mm范圍內垂直調節，還可設定限位的位置，并用鎖緊鈕7鎖定。b轉動萬能測長儀調節手輪l5，工作臺在Y向有25mm移動范圍，其鼓輪刻度值為0.0lmm。c調節操作桿11，工作臺可繞Y軸偏轉±3°用鎖緊桿l3將工作臺鎖定在所需的位置。d旋轉手輪14，可使工作臺臺面繞垂直軸旋轉±4°。e工作臺面X向是在滾珠導軌上運動，行程l8mm，以使被測件可不受限制地自行浮動定位。
圖三底座后視圖
4.2數據處理萬能測長儀的阿貝測量頭(圖二)
阿貝測量頭l7包括測量主軸l9及光柵測量系統。該系統以測量長度為100mm的玻璃光柵尺作為測長基準，在透射照明條件下工作。光柵尺的刻線距為0.01 mm并具有零位標記，可作測量的絕對起點。
數據處理萬能測長儀的阿貝測量頭可在基座的左導軌上移動，并可通過鎖緊手輪26鎖定在任何位置上，如有需要，測量頭也可裝在底座的右面，以適應“左撇子”的操作習慣。支承在無間隙低摩擦軸承上的測量主軸l9，可在阿貝測量頭內移動，鎖緊螺釘20用來將測量主軸鎖定在某一位置。測量主軸可在l00mm測量范圍內移動。光柵讀數頭與測量主軸固連，隨主軸一起作軸向位移；而光柵尺則固定在不動的框架上。
螺圈24、25用于固定測帽連接座，手握螺圈25，可推、拉測量主軸；在內測量時，測力索的末端應裝在夾頭23上，在外測量時，則應裝在夾頭l8上。測量頭內部設有一組滑輪，張力索通過這些滑輪懸掛。橡膠墊用來防止測量主軸運行到量程末端時受到?jīng)_擊。
萬能測長儀的微動手輪22用于使主軸作軸向微量位移，如果轉換鈕2l上的紅色標記指向上方，此微動手輪就能轉動。微動手輪的傳動比很大，使主軸的移動很慢，手輪的圓周運動通過摩擦裝置轉變成測量主軸的軸向運動。此微定位系統在使用電測裝置時被用于孔的測量。使用這一系統時，內、外張力索均應脫開，測軸鎖緊螺釘也應松開。
4.3萬能測長儀尾座(圖二)
萬能測長儀尾管主軸用作測量時的固定基準(定位面)，其滑座9可在底座右導軌上移動，通過手輪16鎖定在任何位置上。尾管主軸8可在滑座中軸向移動并由鎖緊手輪30鎖定在任意位置。裝有測帽的測桿可用螺釘28和29進行調節，使球面測帽同心或平面測帽測量面相互平行。
