用電纜截面投影儀測量電線電纜截面厚度方法
本技術文章主要介紹按照國標GB/T 2951.11 《電纜和光纜絕緣和護套材料通用試驗方法—厚度和外形尺寸測量》如何測量電纜截面厚度的方法， 以上海奕縱精密的JTS-300D數字式電纜截面測量投影儀為例說明，電纜截面投影儀主要適用于測量電纜/光纜行業(yè)上對電纜的絕緣層和護套的截面厚度，測量、還可以測量電纜截面積，內徑、外徑等尺寸，采用投影物鏡放大成像原理，雙軸工作臺上安裝了高精密光柵尺（1微米顯示精度），電纜測量誤差精度在10微米以內，通過投影屏上的十字線采點測量，數顯表可以直接顯示電纜截面厚度等尺寸，電纜截面投影儀有手動型和全自動型不同類型。截面投影儀的測量原理是怎樣的呢？首先， 電纜厚度測量時，需要先制備電纜切片，用切片機或合適的取樣設備，做好厚度較薄的電纜試樣。試樣做好以后，將待測試樣放在數顯電纜截面投影儀的圓形玻璃工作臺上,在透射或反射光照攝下,由物鏡成放大實像并經反射鏡成像于投影屏幕上，這時可用標準玻璃線紋尺在投影屏上進行測量, 測得的數值除以物鏡的放大倍數即是被測樣品的尺寸。也可用預先繪制的標準放大圖對其進行比較測量。還可以利用工作臺和數顯表對工件作點、線、圓、距離、角度、弧度等進行采集和測量。
數顯電纜投影儀測量試樣的方法：
JTS-300D數顯電線電纜截面投影儀的測量方法主要分兩種，即比較測量和直接測量方法。
1)比較測量法：對于樣品形狀比較復雜、批量大的零件檢驗可制作標準放大圖進行比較測量。按樣品尺寸的大小選用合適的物鏡倍率（原則是放大后不能超過屏幕總直徑）,再按試樣設計圖紙制作與物鏡放大倍率相同比例的標準放大圖形,材料應該選用伸縮性較小的透明塑膠片,并給出允許的公差范圍。當被測樣品影像與標準圖套準并在公差帶內時,即為合格,偏差數值可用X、Y座標測量出來。用標準玻璃線紋尺(格值0.5mm、選購件)在投影屏上直接測量工件影像的大小,小于格值部分可用X、Y坐標數顯測出,除以所用物鏡放大倍數即為工件實際尺寸。
2)絕對測量法：使用JTS-300D數顯截面投影儀在數顯測量裝置上操作、可以對測量元素點、線、圓、距離、角度等具體測量方法,參照數顯表詳細說明書。

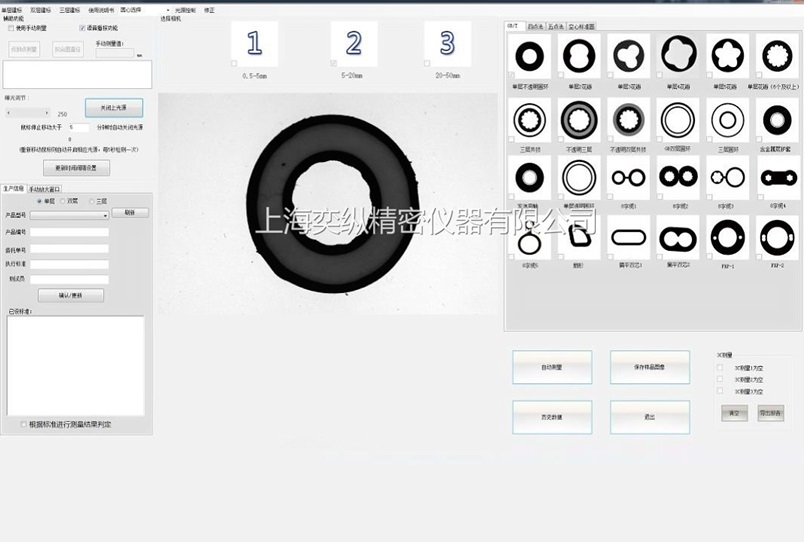

手動型電纜截面投影儀和全自動電纜截面投影儀都是分為不同鏡頭組合的，不同的鏡頭對應測量不同直徑大小的電纜，比0X鏡頭可以測量0.5-5.5mm外徑的電纜，這是針對手動型而言。一般情況下如果用戶的電纜直徑不是很大，選取2個鏡頭就夠用了，當然10倍的低倍投影儀是比較常用的。大部分客戶使用的都是低倍投影儀測量電纜截面尺寸。如果選用全自動型電纜截面投影儀或稱全自動電纜智能影像儀，因為全自動機器采用的是攝像機和鏡頭組合的測量方式，最終通過圖象采集方式將電纜截面尺寸成像到電腦顯示屏上，然后用專用的測量軟件自動一鍵測量，速度很快、不需要人工采集數據，精度高，是以前電纜截面測量的主流趨勢，必將替代手動型測量投影儀。電纜絕緣厚度的測量方法：將取好的試樣放在JTS-300D數顯電纜截面投影儀的圓形玻璃工作臺上（此工作臺可360度旋轉、且工作臺上帶刻度，最小刻度為1°，這樣既可對試樣進行等分角度厚度測量），使光軸與切割面垂直。先找到電纜厚度的最薄點，然后在試樣上做好標記，根據這個點將整個試樣進行6等分，在每個等分上做好記號，然后根據記號在投影儀上分次測量得出結果。
